SKT-LT-004

Наша основная продукция включает в себя различные типы прокатных станков, станков для обработки труб, проволочно-тянущих станков, токарных станков и других связанных машин и т. д.

Название товара： SKT-LT-004

Категория:

Серия кабельных цепей из нейлона

Электронная почта:

Shengkun.liuxu@gmail.com

WhatsApp:

+8618858689791

Оставить заявку

Связанные

Техническая документация

Технический лист

Описание продукта

Подходит для кабеля диаметром 12 мм и менее.

Основные технические данные

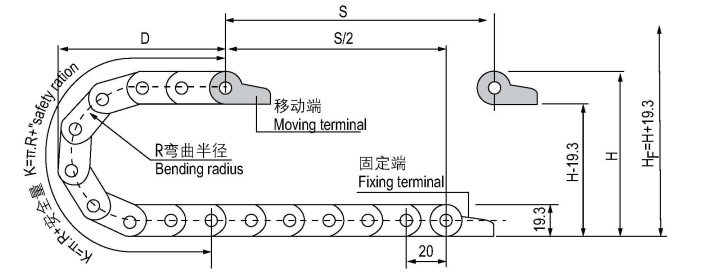

Шаг=20 мм, звеньев на метр=50, длина цепи=S/2+K, S=ход. K=π.R+"коэффициент безопасности"

R	28	38	48
H	75	95	115
D	58	68	78
K	140	160	200

Фактическая высота установки: H₁=H+19,3 мм (нагрузка 0,1 кг/м)

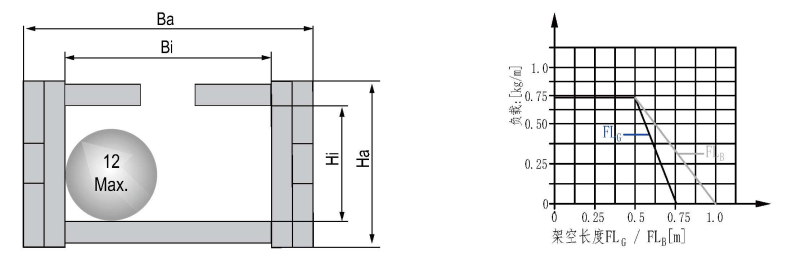

Кабельная цепь №	Hi	Bi	Ha	Ba	Типы	Изгиб радиус R	Тип и параметры кронштейна
							Применимый тип кронштейна	Диаметр отверстия φ1	Расстояние между отверстиями						Номер кронштейна
							Применимый тип кронштейна	Диаметр отверстия φ1	A	B	C	D	E	F	Номер кронштейна
JE15Q.1.16F	14.7	16.2	19.3	24.2	Удобный тип с внутренним отверстием	28.38.48	X₁	3.2	8		28		5	24.2	JE15Q.1.16F-XJT
JE15Q.1.20F	14.7	20.2	19.3	28.2	Удобный тип с внутренним отверстием		X₁	3.2	8		28		5	28.2	JE15Q.1.20F-XJT
JE15Q.1.30F	14.7	30.2	19.3	38.2	Удобный тип с внутренним отверстием		X₃	3.2	8	22	28		5	38.2	JE15Q.1.30F-XJT*
JE15Q.1.40F	14.7	40.2	19.3	48.2	Удобный тип с внутренним отверстием		X₃	3.2	8	32	28		5	48.2	JE15Q.1.40F-XJT*

Примечание: F указывает на удобный тип

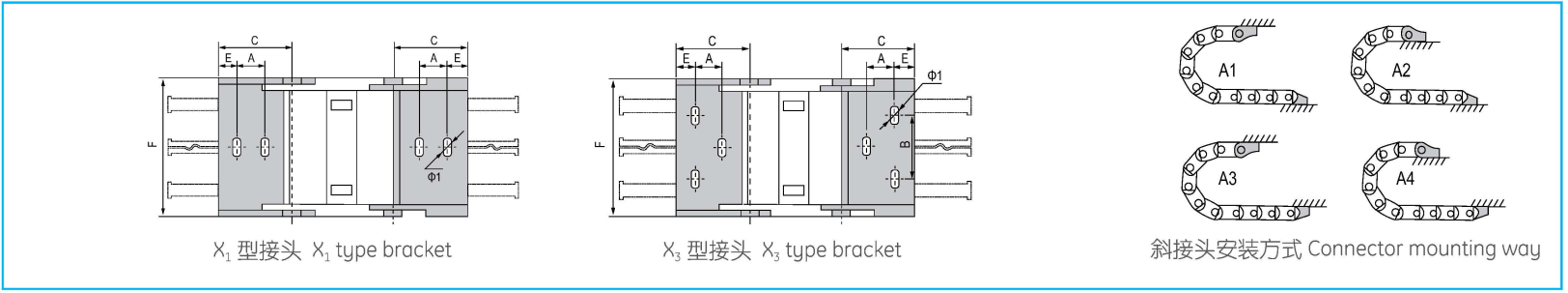

Тип и параметры фиксирующего кронштейна (см. таблицу)

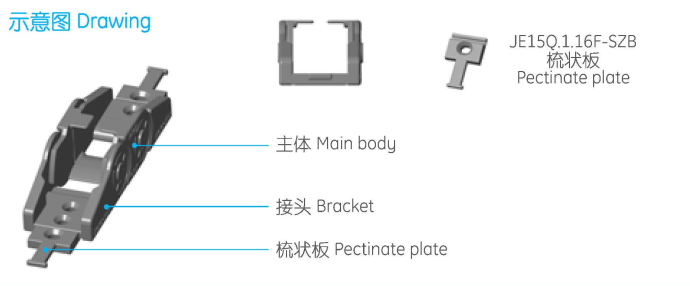

Дополнительно: кронштейн с гребенчатой пластиной Пример: JE15Q.1.16F-XJTS
