SKT-LT-003
Наша основная продукция включает в себя различные типы прокатных станков, станков для обработки труб, проволочно-тянущих станков, токарных станков и других связанных машин и т. д.
- Название товара： SKT-LT-003
Техническая документация
- Описание продукта
-
Подходит для кабеля 40 мм и менее.
Основные технические данные

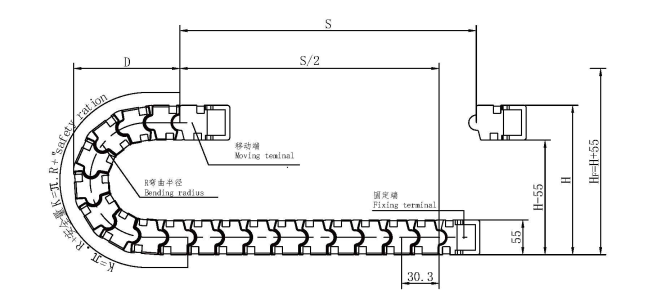

Шаг = 30,3 мм, звеньев на метр = 33, длина цепи = S/2+K, S = ход. K = π.R + "коэффициент безопасности"
R 75 100 125 150 200 H 205 255 305 355 455 D 133 158 183 208 258 K 303 394 455 545 697 H:=H+55мм (0,2 кг/0,25 м) Фактическая высота установки: H = H+55мм

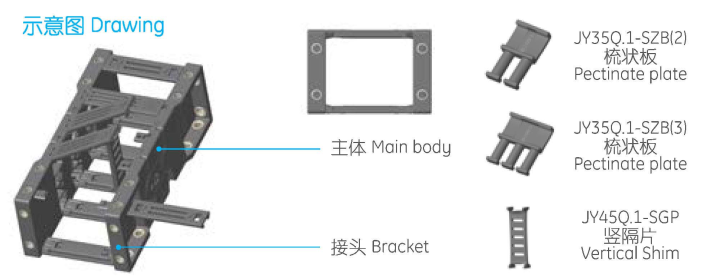

Кабельная цепь
№Hi Bi Ha Ba Типы Изгиб
радиус

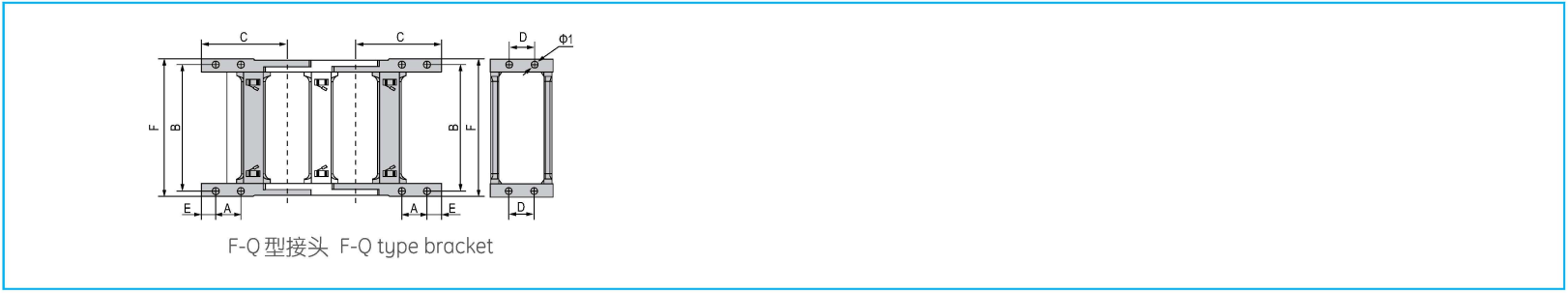

RТип и параметры кронштейна Применимый
тип кронштейнаДиаметр отверстия
φ1Расстояние между отверстиями Номер кронштейна A B C D E F JY45Q.1.25W 45 25 55 49 Q. W 75, 100,
125, 150, 200F-Q 5.5 22.5 37 70 30 12.5 49 JY45Q.1.25W-FJT JY45Q.1.38W 45 38 55 62 Q. W F-Q 5.5 22.5 50 70 30 12.5 62 JY45Q.1.38W-FJT JY45Q.1.50W 45 50 55 74 Q. W F-Q 5.5 22.5 62 70 30 12.5 74 JY45Q.1.50W-FJT JY45Q.1.57W 45 57 55 81 Q. W F-Q 5.5 22.5 69 70 30 12.5 81 JY45Q.1.57W-FJT JY45Q.1.75W 45 75 55 99 Q. W F-Q 5.5 22.5 87 70 30 12.5 99 JY45Q.1.75W-FJT JY45Q.1.77W 45 77 55 101 Q. W F-Q 5.5 22.5 89 70 30 12.5 101 JY45Q.1.77W-FJT JY45Q.1.100W 45 100 55 124 Q. W F-Q 5.5 22.5 112 70 30 12.5 124 JY45Q.1.100W-FJT JY45Q.1.103W 45 103 55 127 Q. W F-Q 5.5 22.5 115 70 30 12.5 127 JY45Q.1.103W-FJT JY45Q.1.125W 45 125 55 149 Q. W F-Q 5.5 22.5 137 70 30 12.5 149 JY45Q.1.125W-FJT Примечание: Q.W Мостовой тип наружного отверстия, X: наклонный кронштейн, Разный серийный номер указывает на разный тип крепежных отверстий
Тип и параметры крепежного кронштейна (см. таблицу)
Ключевые слова:
Цепная тяга, транспортер для стружки
