KT-LT-002 J45Q.1.S

Наша основная продукция включает в себя различные типы прокатных станков, станков для обработки труб, проволочно-тянущих станков, токарных станков и других связанных машин и т. д.

Название товара： KT-LT-002 J45Q.1.S

Категория:

Серия кабельных цепей из нейлона

Электронная почта:

Shengkun.liuxu@gmail.com

WhatsApp:

+8618858689791

Оставить заявку

Связанные

Техническая документация

Технический лист

Описание продукта

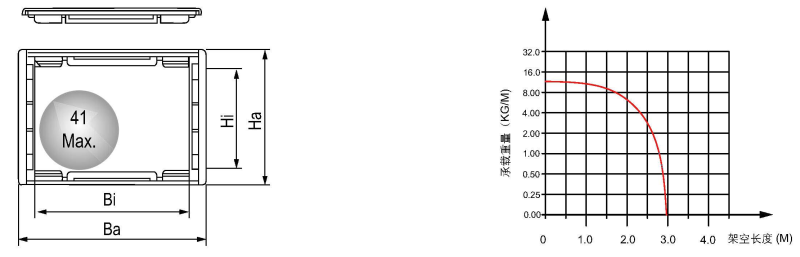

Подходит для кабеля 41 мм и менее.

Основные технические данные

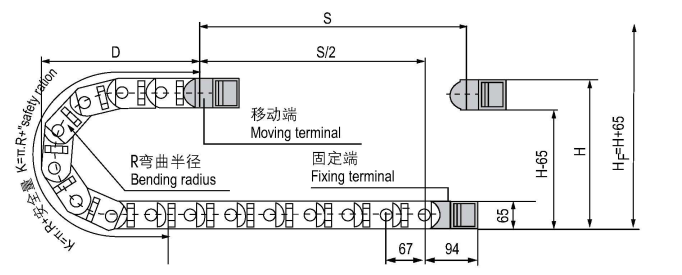

Шаг = 67 мм, звеньев на метр = 15, длина цепи = S/2+K, S = ход. K = π . R + "коэффициент безопасности"

R	75	100	125	150	175	200	225	250	300
H	215	265	315	365	415	465	515	565	665
D	175	200	225	250	275	300	325	350	400
K	402	469	536	670	737	804	871	938	1139

Фактическая высота установки: H = H + 65 мм (нагрузка 10 кг/м)

Кабельная цепь №	Hi	Bi	Ha	Ba	Типы	Изгиб радиус R	Тип и параметры кронштейна
							Применимый тип кронштейна		Диаметр отверстия φ1	Расстояние между отверстиями						Номер кронштейна
							Применимый тип кронштейна		Диаметр отверстия φ1	A	B	C	D	E	F	Номер кронштейна
J45Q.1.50S	45	50	65	73	Q. S	75, 100, 125 150, 175, 200 225, 250, 300		F-Q	6	24	65	93.5	25.5	15.5	80	J45Q.1.50S-FJT
J45Q.1.60S	45	60	65	83	Q. S			F-Q	6	24	75	93.5	25.5	15.5	90	J45Q.1.60S-FJT
J45Q.1.75S	45	75	65	98	Q. S			F-Q	6	24	90	93.5	25.5	15.5	105	J45Q.1.75S-FJT
J45Q.1.90S	45	90	65	113	Q. S			F-Q	6	24	105	93.5	25.5	15.5	120	J45Q.1.90S-FJT
J45Q.1.100S	45	100	65	123	Q. S			F-Q	6	24	115	93.5	25.5	15.5	130	J45Q.1.100S-FJT
J45Q.1.117S	45	117	65	140	Q. S			F-Q	6	24	132	93.5	25.5	15.5	147	J45Q.1.117S-FJT
J45Q.1.125S	45	125	65	148	Q. S			F-Q	6	24	140	93.5	25.5	15.5	155	J45Q.1.125S-FJT
J45Q.1.130S	45	130	65	153	Q. S			F-Q	6	24	145	93.5	25.5	15.5	160	J45Q.1.130S-FJT
J45Q.1.150S	45	150	65	173	Q. S			F-Q	6	24	165	93.5	25.5	15.5	180	J45Q.1.150S-FJT
J45Q.1.154S	45	154	65	177	Q. S			F-Q	6	24	169	93.5	25.5	15.5	184	J45Q.1.154S-FJT
J45Q.1.175S	45	175	65	198	Q. S			F-Q	6	24	190	93.5	25.5	15.5	205	J45Q.1.175S-FJT
J45Q.1.200S	45	200	65	223	Q. S			F-Q	6	24	215	93.5	25.5	15.5	230	J45Q.1.200S-FJT
J45Q.1.250S	45	250	65	273	Q. S			F-Q	6	24	265	93.5	25.5	15.5	280	J45Q.1.250S-FJT
J45Q.1.300S	45	300	65	323	Q. S			F-Q	6	24	315	93.5	25.5	15.5	330	J45Q.1.300S-FJT

Примечание: S указывает, что обе стороны открыты

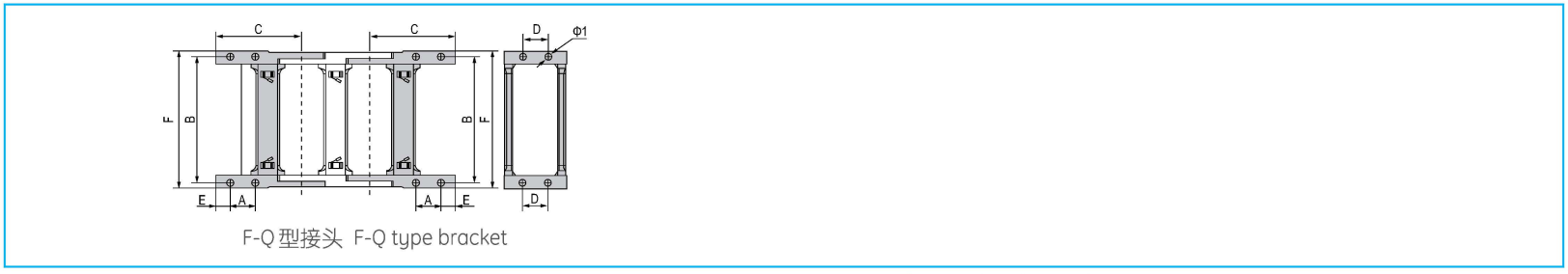

Тип и параметры крепежного кронштейна (см. таблицу)
