SKT-LT-001 JN100Q.1.S

Наша основная продукция включает в себя различные типы прокатных станков, станков для обработки труб, проволочно-тянущих станков, токарных станков и других связанных машин и т. д.

Название товара： SKT-LT-001 JN100Q.1.S

Категория:

Серия кабельных цепей из нейлона

Электронная почта:

Shengkun.liuxu@gmail.com

WhatsApp:

+8618858689791

Оставить заявку

Связанные

Техническая документация

Технический лист

Описание продукта

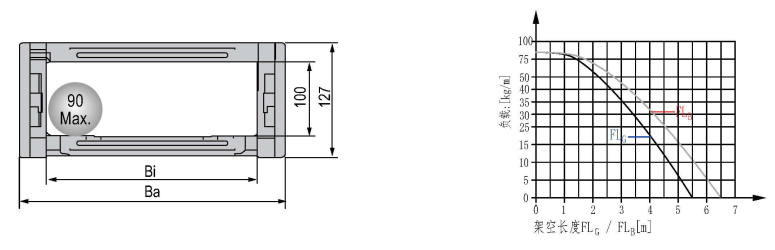

Подходит для кабеля 90 мм или менее.

Основные технические данные

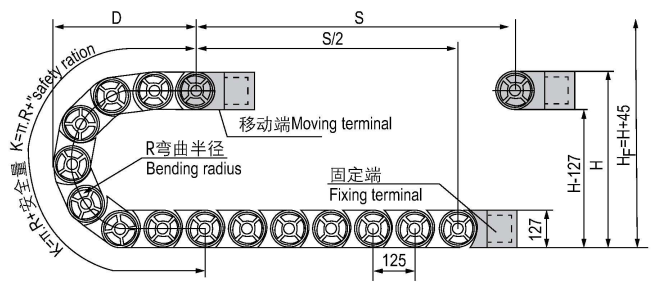

Шаг = 125 мм, звеньев на метр = 8, длина цепи = S/2 + K, S = ход. K = π.R + "коэффициент безопасности"

R	175	200	250	300	350	400	500
H	477	527	627	727	827	927	1127
D	364	389	439	489	539	589	689
K	875	1000	1125	1250	1375	1625	1875

Номер кабельной цепи	Hi	Bi	Ha	Ba	Типы	Изгиб радиус R	Тип и параметры кронштейна
							Применимый тип кронштейна		Диаметр отверстия φ1	Расстояние между отверстиями						Номер кронштейна
							Применимый тип кронштейна		Диаметр отверстия φ1	A	B	C	D	E	F	Номер кронштейна
JN100Q.1.75S	100	75	127	135	Q. W	175, 200, 250, 300, 350, 400, 500		F-Q	9	35	103	153	66	20	135	JN100Q.1.75S-FJT
JN100Q.1.85S	100	85	127	145	Q. W			F-Q	9	35	113	153	66	20	145	JN100Q.1.85S-FJT
JN100Q.1.100S	100	100	127	160	Q. W			F-Q	9	35	128	153	66	20	160	JN100Q.1.100S-FJT
JN100Q.1.125S	100	125	127	185	Q. W			F-Q	9	35	153	153	66	20	185	JN100Q.1.125S-FJT
JN100Q.1.150S	100	150	127	210	Q. W			F-Q	9	35	178	153	66	20	210	JN100Q.1.150S-FJT
JN100Q.1.200S	100	200	127	260	Q. W			F-Q	9	35	228	153	66	20	260	JN100Q.1.200S-FJT
JN100Q.1.250S	100	250	127	310	Q. W			F-Q	9	35	278	153	66	20	310	JN100Q.1.250S-FJT
JN100Q.1.300S	100	300	127	360	Q. W			F-Q	9	35	328	153	66	20	360	JN100Q.1.300S-FJT
JN100Q.1.350S	100	350	127	410	Q. W			F-Q	9	35	378	153	66	20	410	JN100Q.1.350S-FJT
JN100Q.1.400S	100	400	127	460	Q. W			F-Q	9	35	428	153	66	20	460	JN100Q.1.400S-FJT
JN100Q.1.500S	100	500	127	560	Q. W			F-Q	9	35	528	153	66	20	560	JN100Q.1.500S-FJT
JN100Q.1.600S	100	600	127	660	Q. W			F-Q	9	35	628	153	66	20	660	JN100Q.1.600S-FJT

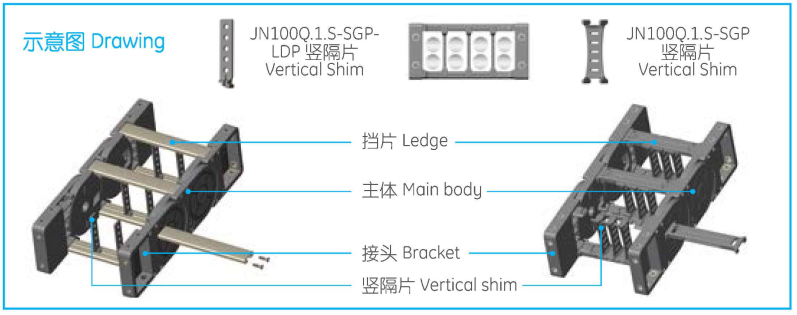

Примечание: Q.S Мостовой тип наружного отверстия, F-Q: мостовой тип квадратного кронштейна, Разный серийный номер указывает на разный тип крепежных отверстий

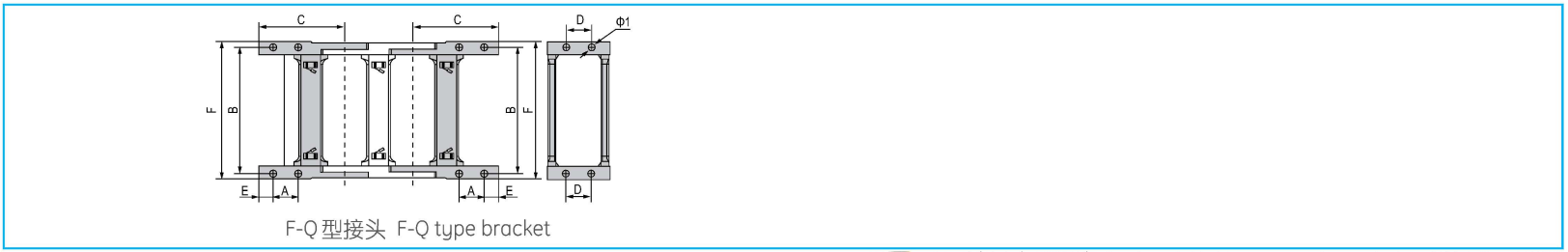

Тип и параметры крепежного кронштейна (см. таблицу)

Ключевые слова:

Цепная тяга, транспортер для стружки
