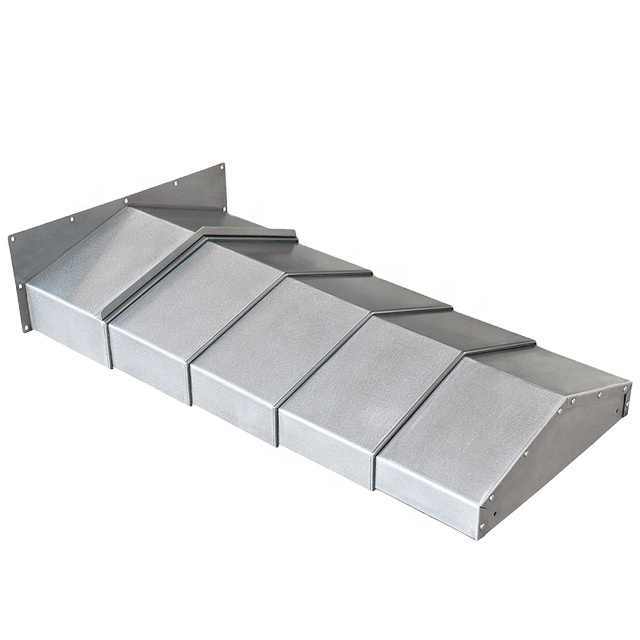

Гибкий бронещит SKT-KS-001

Наша основная продукция включает в себя различные типы прокатных станков, станков для обработки труб, проволочно-тянущих станков, токарных станков и других связанных машин и т. д.

Название товара： Гибкий бронещит SKT-KS-001

Категория:

Серия защитных чехлов

Электронная почта:

Shengkun.liuxu@gmail.com

WhatsApp:

+8618858689791

Оставить заявку

Связанные

Техническая документация

Описание продукта

Каждый сложенный слой бронированного щита выдерживает сильную вибрацию без деформации, а при применении к воздуховоду при температуре 900 ℃ по-прежнему сохраняет исходное состояние, они поддерживают друг друга и играют роль в предотвращении проникновения мелких фрагментов.
※Нажатие на расширительный элемент на решетке кожуха
※Небольшие пространственные требования
※Надежная защита от большого количества пыли, песка и железной стружки, а также высоких температур.
※Телескопический лист изготовлен из алюминиевого сплава и стальной пластины.
※Без склеивания

Особенности бронированного защитного кожуха

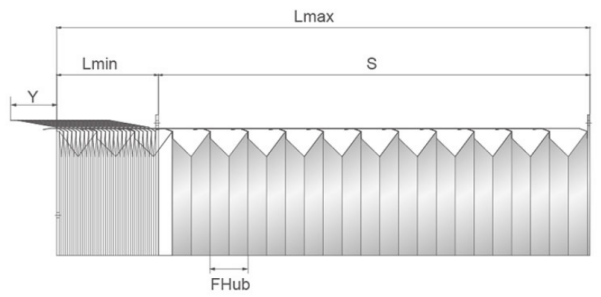

В техническом проекте защитного кожуха полости брони для неподвижной броневой детали необходимо учитывать пространство, занимаемое убирающейся броневой деталью после выдвижения из полости кожуха (размер Y, показанный на рисунке ниже). Подвижная серия броневых деталей может этого избежать.

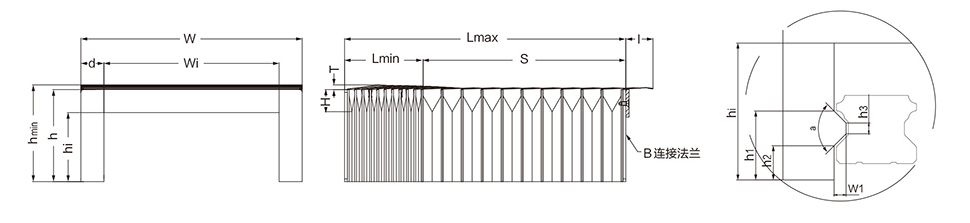

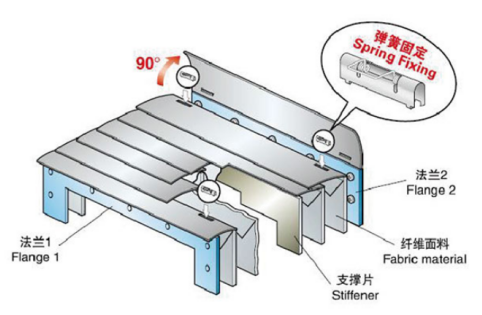

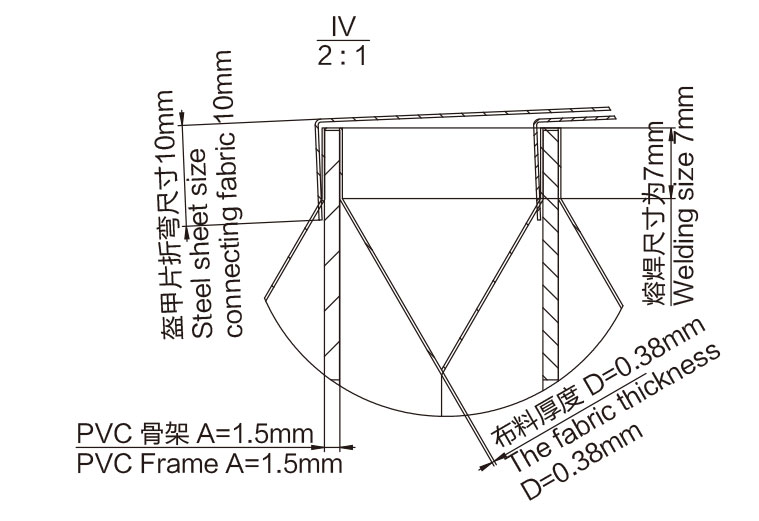

Схема технических параметров бронированного щита

K — это защелка броневой детали, которая должна быть собрана крест-накрест, если нет достаточного пространства для расширения и сжатия
T — толщина броневой детали после сжатия щита
-Lmax=максимальное растяжение щита
-Lmin = минимальное сжатие щита
-S=длина хода
-W = наружная ширина щита
-Wi=внутренняя ширина щита
-h=наружная высота щита
-hi=внутренняя высота щита
-H=высота удержания
-n=количество складок щита
-D = материал щита
-A=скелет щита
-B = фланцы на обоих концах щита

H≤h-hi или H≤(W-Wi)/2 (симметрично с обеих сторон); если нет специальных указаний, фланцы на обоих концах щита изготавливаются из Q235, а броневая деталь — из SUS304

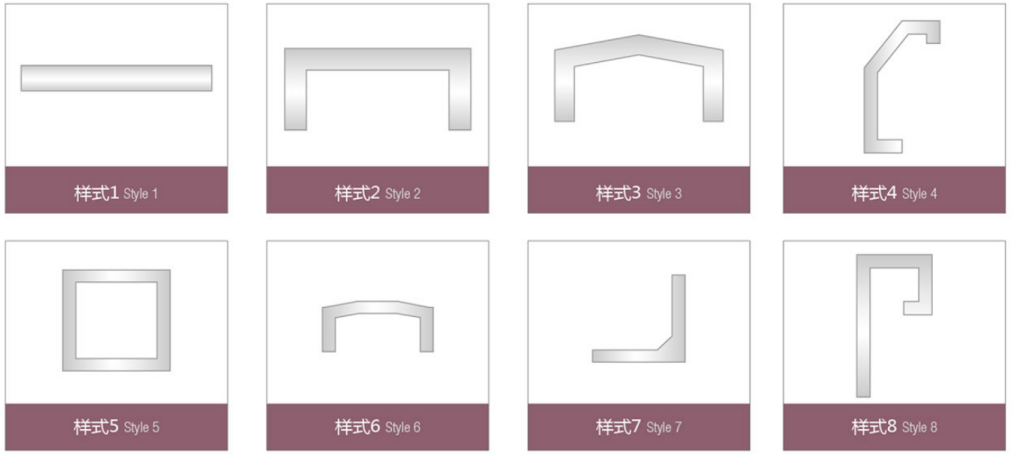

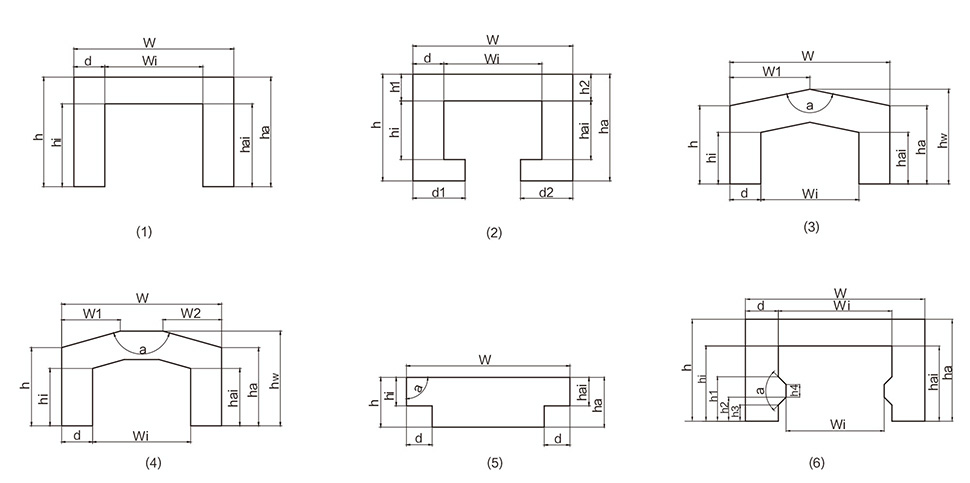

Форма защитного кожуха броневого типа

Техническое описание

S=Ход
FHub=Ход одной складки
Lmax=Максимальное растяжение
Lmin=Минимальное сжатие

Lmax/Lmin/H	15	20	25	30	35	40
100	56	31	26	21	16	16
150	81	46	31	26	21	21
200	106	56	41	31	26	26
250	131	71	51	41	31	31
300	156	81	56	46	36	31
350	181	96	66	51	41	36
400	206	106	76	56	46	41
450	231	121	81	61	51	46
500	256	131	91	71	56	51
550	281	146	101	76	61	56
600	306	156	106	81	66	61
650	331	171	116	91	71	66
700	356	181	126	96	76	71
750	381	206	141	101	81	76
800	406	216	146	106	86	81
850	431	231	156	111	91	86
900	456	246	166	116	96	91
950	481	256	171	121	101	96
1000	506	271	181	131	106	101
1500	-	-	256	196	156	131
2000	-	-	341	256	206	176
2500	-	-	426	321	256	216
3000	-	-	506	381	306	256
3500	-	-	591	446	356	296
4000	-	-	676	506	406	336
4500	-	-	756	571	456	376
5000	-	-	841	631	506	416

Гибкие бронированные щиты

Формованные щиты

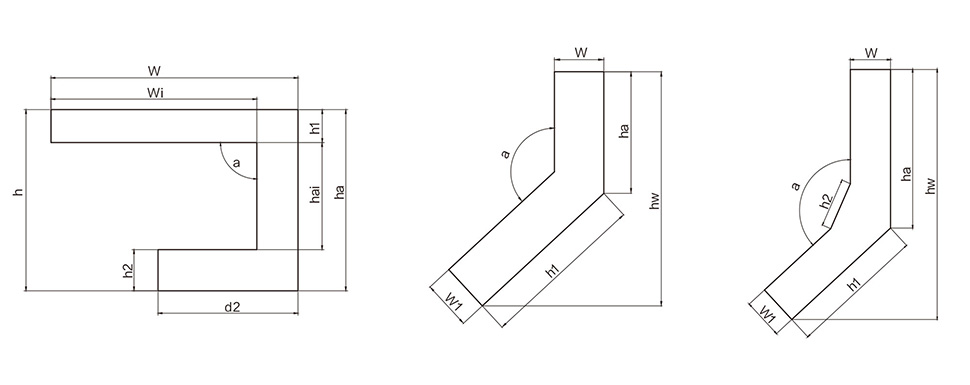

Параметры щита

Ключевые слова:

Цепная тяга, транспортер для стружки

Задать вопрос

Мы свяжемся с вами в течение одного рабочего дня. Следите за своей электронной почтой.

Связанные продукты

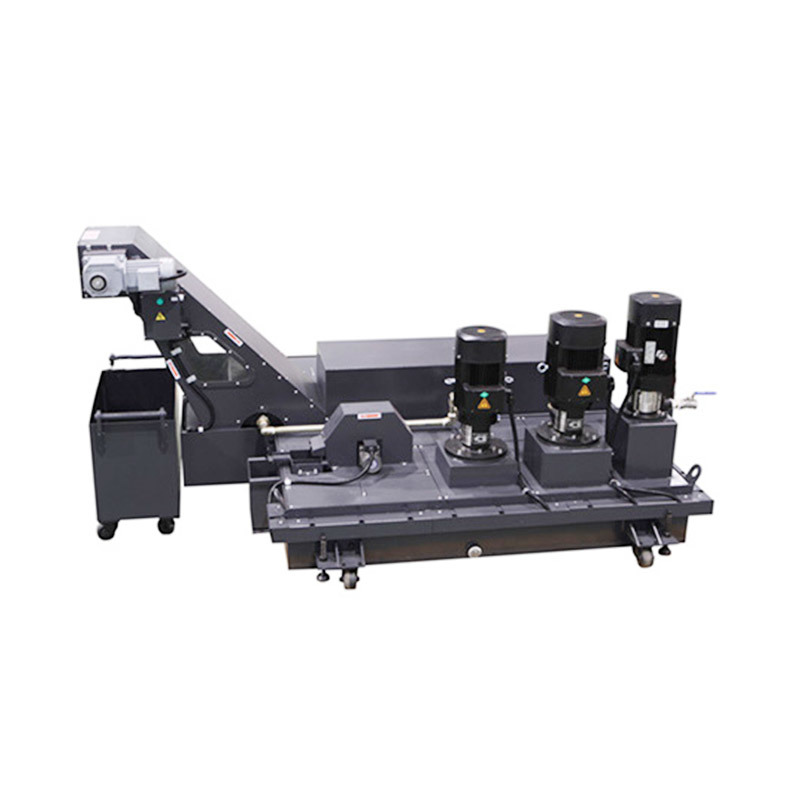

Конвейер для композитных микросхем SKT-CC-001

Составная конструкция из цепной пластины, скребка и барабанного фильтра

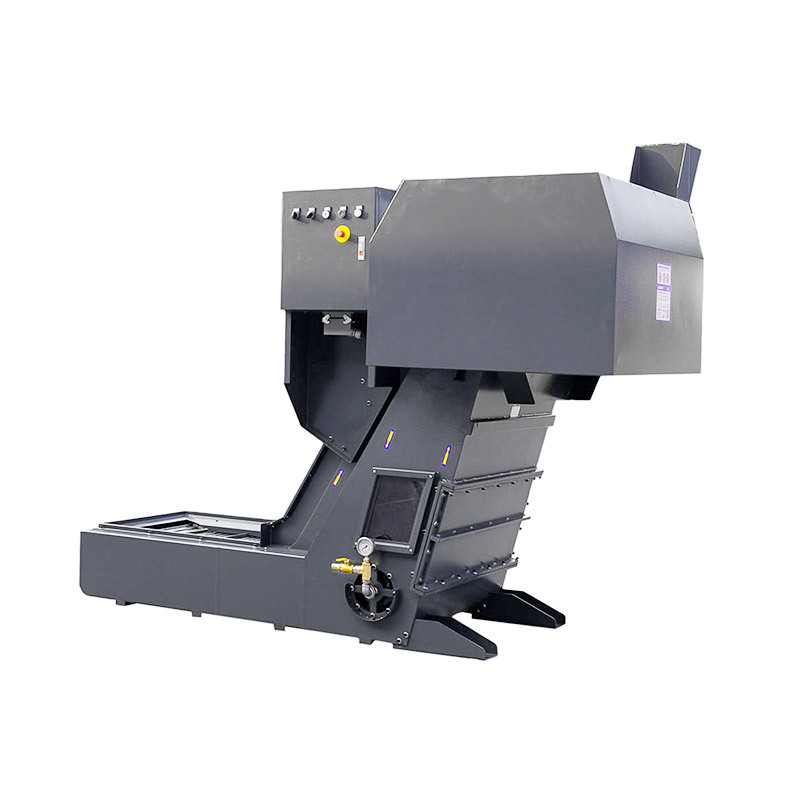

Скребковый барабанный конвейер для промывки SKT-CC-002
